Пластинчатые теплообменники представляют собой один из типов рекуперативных теплообменных устройств, которые осуществляют теплообмен между двумя средами через контактную пластину без их смешения.
Принцип работы всех пластинчатых теплообменников единый:
1. Подача теплоносителей: Теплоносители поступают на входы теплообменного аппарата.
2. Движение теплоносителей: Они перемещаются по внутреннему контуру аппарата, сформированному пакетом пластин.
3. Теплообмен: При контакте с поверхностью пластины более горячий теплоноситель передает тепло нагреваемой среде.
4. Выходные теплоносители: Теплоносители с измененной температурой выходят из аппарата в систему отопления, водоснабжения или вентиляции.
Виды пластинчатых теплообменников в зависимости от конструкции:
1. Разборные
2. Паяные
3. Сварные
4. Полусварные

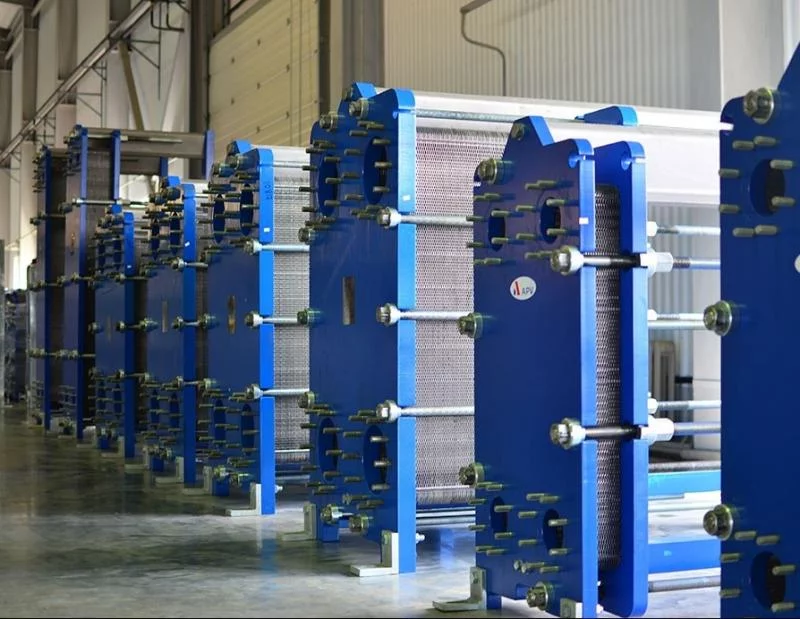

Пластинчатые Разборные Теплообменники
Этот тип устройств осуществляет функцию теплопередачи между теплоносителями с помощью пакета пластин. Среды не смешиваются благодаря чередованию пластин с резиновыми прокладками, создающими два контура движения.
Название "разборные" получено из-за возможности разборки и сборки пакета пластин во время обслуживания или ремонта. Составные части включают:
- Неподвижная прижимная плита
- Пакет пластин и уплотнений
- Рама
- Подвижная прижимная плита
- Опорная станина
Благодаря высокой скорости потока и турбулентности, создаваемой рифлением пластин внутри разборных теплообменников, отложения на поверхностях пластин образуются медленнее, чем в трубках кожухотрубных теплообменников.
Преимущества Разборных Теплообменников
- Возможность полной разборки для промывки и механической очистки.
- Легкая замена элементов и быстрое восстановление работы.
- Эффективное использование запасных частей.
Разборные пластинчатые теплообменники являются надежным и эффективным решением для теплообмена между различными средами без их смешения.
Паяные Теплообменные Аппараты
Паяные теплообменники, как и разборные, включают в себя пакет пластин, но их отличие заключается в способе соединения – они паяются между собой, что делает сборку и разборку пакета невозможной.
Особенности:
1. Материал пайки: Пайка осуществляется с применением никеля или меди, что определяет два основных типа паяных теплообменников: никельпаяный и меднопаяный. Никелевая пайка используется для работы с агрессивными средами.
2. Применение: Паяные теплообменники в основном используются в бытовых условиях из-за своей низкой стоимости, простоты и компактности. Они чаще всего встречаются в системах отопления частных домов, где используются для подключения к водонагревательным котлам.
Полусварные Теплообменники
Полусварные теплообменники представляют собой теплообменные аппараты, в которых пакет пластин создан комбинированным способом: пластины попарно свариваются, а затем к сдвоенному мини-пакету прикрепляются уплотнения, и таким образом продолжается последовательное создание аппарата.
Этот тип конструкции позволяет использовать полусварные теплообменники с агрессивными средами или для охлаждения, так как сварка пластин исключает возможность утечки фреона в охлаждающем контуре.
Сварные Теплообменники
Сварные теплообменники представляют собой устройства, в которых пластины сварены между собой без использования уплотнителей. Один поток теплоносителя движется по гофрированным каналам, а другой по трубчатым.
Такие теплообменники применяются в технических процессах с экстремальными параметрами: высокими температурами (до 900 градусов Цельсия), давлением (до 100 бар) и агрессивными средами, поскольку отсутствие резиновых уплотнителей и сварной метод сцепления исключают возможность протечки и смешения сред.
Характеристики Пластинчатых Теплообменников
1. Тепловая Мощность и КПД:
- Тепловая Мощность: Количество переданного тепла за единицу времени.
- КПД: Отношение полезной тепловой энергии к затраченной.
2. Производительность (Пропускная Способность):
- Определяет массовый расход рабочей среды в обоих контурах за единицу времени.
3. Диапазон Рабочих Температур:
- Важен для корректного подбора материалов теплообменника.
4. Максимальное Рабочее Давление:
- Показывает максимальную гидравлическую нагрузку, которую выдерживает теплообменник.
5. Тип Рабочей Среды:
- Включает горячую и холодную воду, хладагенты, антифризы, газообразные среды, напитки и пищевые продукты.
6. Конструкционная Схема:
- Варьируется в зависимости от конкретной модели и ее назначения.
7. Материалы Пластин и Уплотнителей:
- Материалы влияют на площадь и эффективность теплообмена, срок службы и ремонтопригодность.
- Распространены пластины из титана, нержавеющей стали, никель-молибденовых и других сплавов.
- Уплотнения из NBR, EPDM, Viton обеспечивают устойчивость к различным воздействиям.
8. Количество Пластин и Тип Поверхности:
- Чем больше пластин, тем выше КПД и площадь теплообмена.
- Некоторые модели имеют до 933 пластин.
- Пакеты пластин могут быть гофрированными или рифлеными для увеличения поверхности теплообмена.
Каждая из этих характеристик играет ключевую роль при выборе подходящего пластинчатого теплообменника для конкретных условий эксплуатации и требований процесса.
Плюсы и Минусы Пластинчатых Теплообменников
Преимущества:
- Удобство транспортировки и монтажа: Меньшие габариты делают теплообменник более удобным в транспортировке и монтаже.
- Простота обслуживания: Легкость в промывке и обслуживании благодаря разборной конструкции или доступу к пластинам.
- Высокая производительность: Высокий коэффициент полезного действия (КПД) до 95%.
- Цена: Более доступная стоимость по сравнению с другими типами теплообменников.
Недостатки:
- Требование к заземлению: Из-за малой толщины пластин требуется заземление для предотвращения коррозии.
- Требовательность к качеству очистки теплоносителя: Уменьшенное расстояние между пластинами приводит к быстрому загрязнению, требующему более качественной очистки.
Как выбрать и купить пластинчатый теплообменник:
Индивидуальный подбор. Теплообменники подбираются с учетом конкретных технических задач, условий эксплуатации и характеристик теплоносителя.
Заключение
Пластинчатые теплообменники представляют собой современные и эффективные агрегаты, вытесняющие устаревшие модели. Их преимущества включают компактность, надежность и высокую производительность, при этом они остаются доступными по цене. При выборе теплообменника следует обращаться к специалистам для индивидуального подбора под конкретные потребности и условия эксплуатации.
